Questa pagina è dedicata al
recupero del motore della Sertum 500 Bicilindrica dell'amico Rocco.
|
|
|
|
La moto non verrà restaurata ma
resterà allo stato attuale di conservazione, quindi ho il
divieto assoluto di lucidare o sabbiare qualunque componente.
Dovrò "solo" mettere il motore
nelle condizioni di funzionare come ai vecchi tempi.
Il buon Rocco ha già provveduto
a smontarlo, e la cosa non mi fa molto piacere perché mi diverto
molto di più a smontarmeli da solo, ma che diamine, pur di
mettere le mani su un motore del genere sarà meglio non fare
tanto gli schizzinosi !
|
|
|
|
|

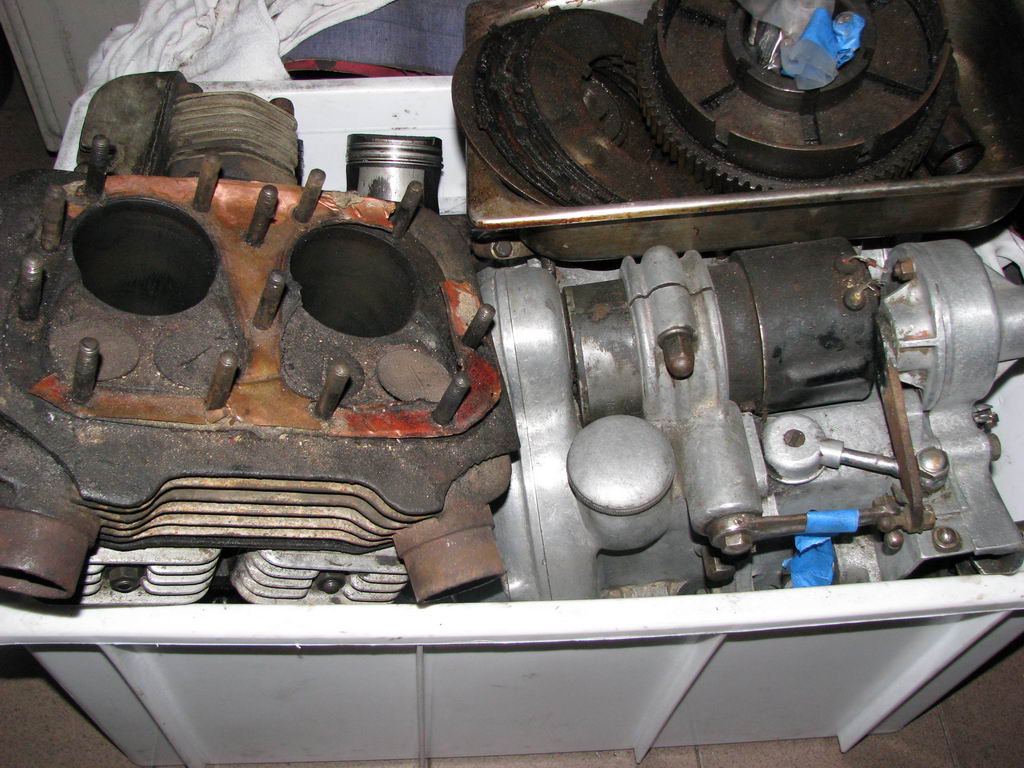

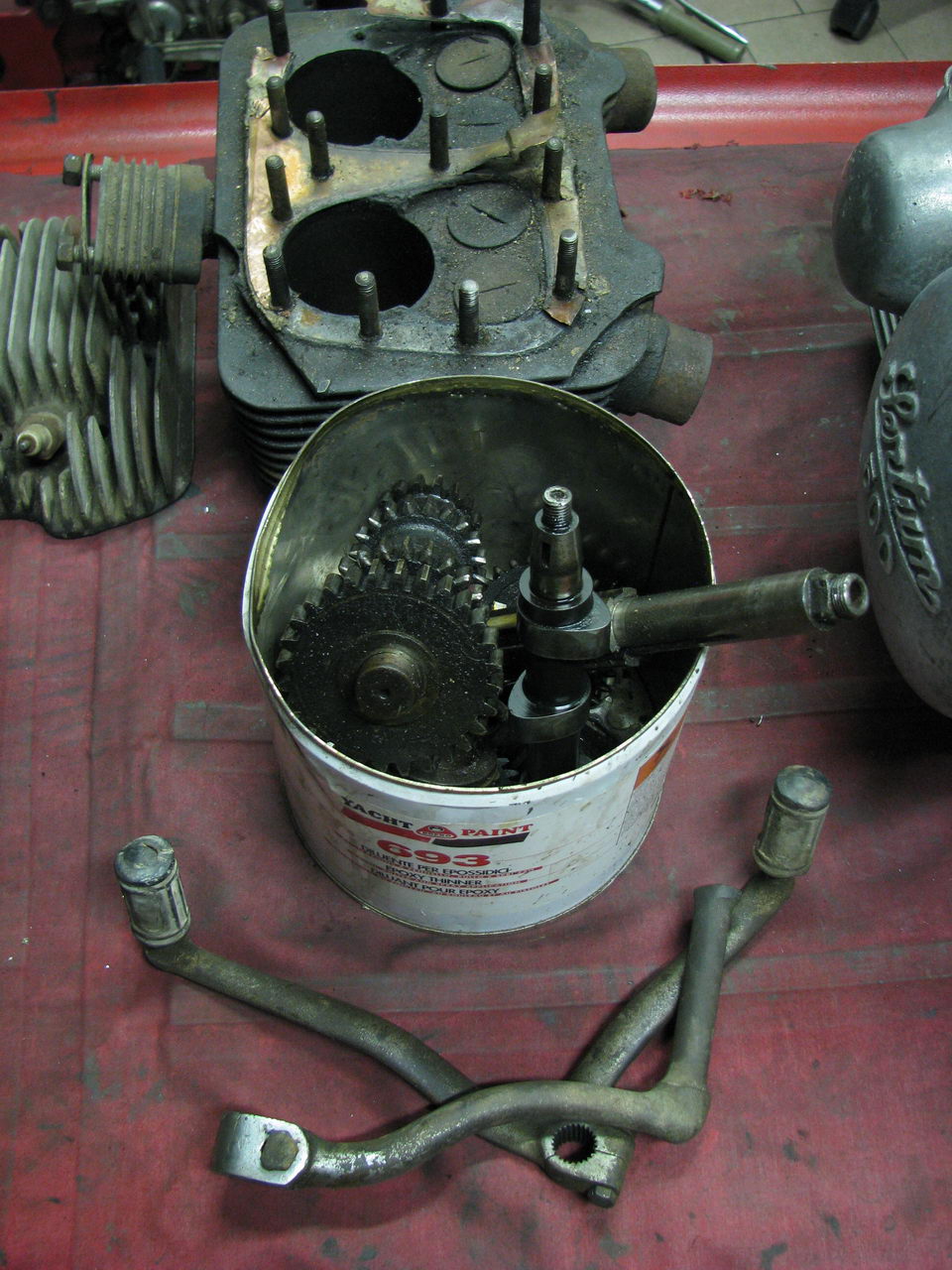

Prima di iniziare a lavorare meglio
"inventariare" un po' il contenuto della "cassa"...
|
|
|
|
... e non si può certo dire che lo scenario sia
dei più incoraggianti ma ho visto di peggio e quindi... andiamo avanti !
|
 |
 |
 |
|
Pistoni per canna 66,6 |
Ma che cosa è successo alle viti che devono tenere il
cuscinetto del cambio ? |
Le punterie hanno fatto un po' di ruggine, ma sono ancora in
perfetto stato. |
|
|
Pure i carter hanno la loro serie di
problemi...
|
|
|
 |
Da
notare la dinamo: marca Magneti Marelli, ma prodotta "su
licenza Bosch" |
Il pignone della trasmissione ha il "collare" lavorato con
la mola e quindi molto scalinato. Considerando che
quella è la zona dove lavora un paraolio sarà meglio
provvedere a farla rettificare |
 |
|
Alcune parti del motore adesso
sono presso l'officina
di rettifica
I pistoni verranno recuperati,
mentre nei cilindri verranno inserite delle canne riportate.
L'operazione è necessaria anche perché uno dei due cilindri ha
una crepa che porterebbe alla inevitabile perdita di
compressione.
Ulteriori dettagli alla fine
delle lavorazioni.... non resta che attendere !
Le lavorazioni sono ultimate, e
non è stata cosa di poco conto.
|
|
|
 |
I
pistoni sono stati recuperati ma avevano il foro ovalizzato
quindi si è reso necessario riprendere il foro e costruire
per entrambi uno spinotto ad hoc, e di conseguenza adattare
a tale misura la boccola del piede di biella. Le teste
delle bielle sono state lavorate per poter inserire rullini
maggiorati. |
|
 |
Sul blocco
cilindri si è provveduto ad effettuare :
-
incamiciatura mediante inserimento di due
"canne"
-
sostituzione di tutti i tiranti che erano in
condizioni pessime
-
riporto
sedi valvole di scarico in acciaio
-
sostituzione di tutte le guide valvole
-
rettifica
delle valvole
-
spianatura
del piano superiore
|
|
Anche la
testata è stata spianata a dovere
|
|
 |
|
|
Adesso non resta che iniziare a rimontare il tutto...
|
 |
|
La pompa
dell'olio ha consumato la sede a tal punto da
essersi abbassata rispetto al piano superiore.
Questo può causare trafilaggi e perdita di
efficienza.
|
|
la "quota"
viene recuperata inserendo un rasamento di
misura.
|
|
 |
|
 |
 |
Nei due
semicarter vengono sostituiti tutti i cuscinetti quindi si
assemblano i componenti interni e si procede alla chiusura |
 |
|
 |
Kit di
guarnizioni per questo motore non ne esistono, quindi
bisogna arrangiarsi a mano. Questa è quella della base dei
cilindri |
 |
|
 |
Una
volta finita la guarnizione si montano i pistoni e, non
senza qualche difficoltà, si mette su anche il pesantissimo
blocco dei cilindri ! |
 |
|
| Adesso tocca alla
guarnizione della testa. Un bel problema partire da questo : |
 |
Per
arrivare a questo : |
 |
Se dicessi che è
perfetta peccherei di presunzione, ma lavorare questo materiale non è
affatto semplice quindi... è perfetta ! |
|
 |
Si può quindi
chiudere la testa |
Il
pignone è stato rettificato e si è trovato il paraolio della dimensione
esatta (38x54x8) |
 |
|
| Si montano gli
ingranaggi della distribuzione e dell'accensione, mettendoli in fase |
 |
 |
E si assembla anche
la primaria con la frizione |
|
 |
Ancora un po' di
cosette da sistemare col preselettore del cambio a pedale... |
... e poi il motore
è pronto per i primi test di avviamento. Purtroppo manca il
distributore di accensione quindi i test vengono effettuati
empiricamente mettendo due bobine in parallelo.
(La documentazione filmata
non è disponibile) |
 |
|
|
 |
|
Alla mostra/scambio di
Reggio Emilia vengono acquistati la calotta del distributore
di accensione e la relativa spazzola.
Fortunatamente si tratta di
componenti di impianto Bosch utilizzato anche su alcuni
modelli BMW e questo ne consente la facile reperibilità
|
|
Ora tutto sta nel come
adattare questo :
|
|
 |
sopra
a questo... |
 |
|
 |

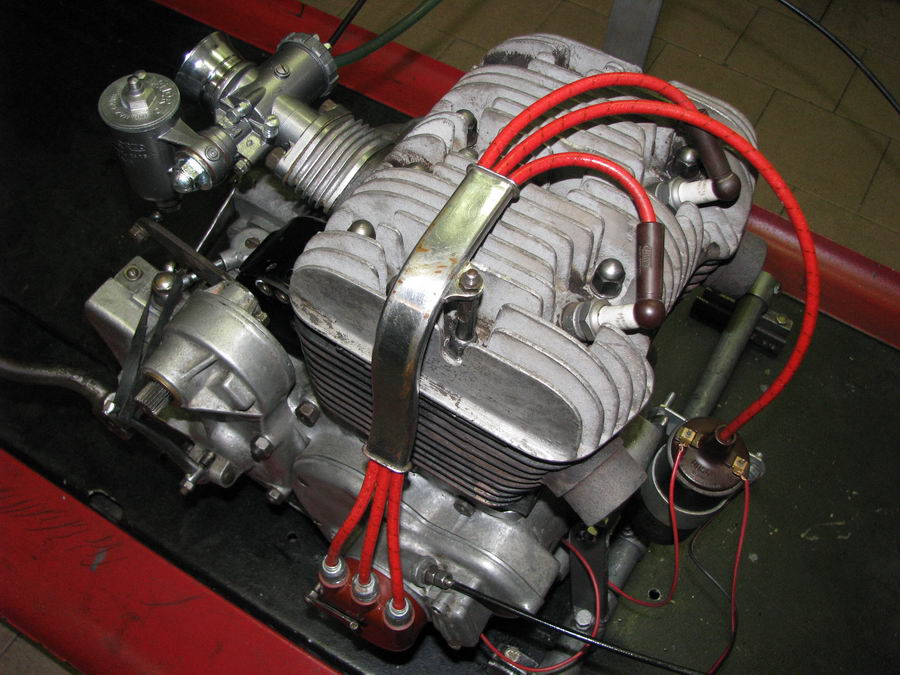

Risolto questo
piccolo dettaglio non resta che provarlo in configurazione definitiva |
 |
|
|
|
|
|
